・デジタル表示温度制御機能付き。
・きれいな熱風の電気ヒーター式。
・信頼性の高いシーズヒーターの採用。

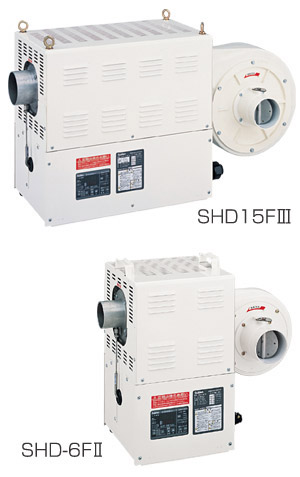

| SHD-1.3FII / SHD-2FII / SHD-4FII / |
 |
| SHD-6FII / SHD-9FII / SHD-15FIII |
|
 |
●温度調節は電子制御P.I.D.動作方式の無接点電子制御
●きれいなクリーンエアーの熱風を発生
●簡単操作のデジタル式タッチキー温度設定
●電気ヒーター式で温度コントロールが容易
●軽量コンパクト・省スペース設計
●シーズヒーターの採用
●安全性の高い過熱防止装置を内蔵
●《（別売品）リモコンBOX》でリモコン遠隔操作
●《（別売品）外部温度センサー》で外部温度を直接制御可能
●《（別売品）オプション基板-F》
●ヒーター保護機能内蔵（3分間保護）
|
■熱風機FIIシリーズ仕様
シリーズ区分 |
FIIシリーズ |
品 番 |
SHD-1.3FII |
SHD-2FII |
SHD-4FII |
SHD-6FII |
SHD-9FII |
SHD-15FIII |
電源（50／60HZ） |
100V |
単相200V |
3相200V |
3相200V |
3相200V |
3相200V |
消費電力（50／60HZ） |
1.4/1.4 kW |
2.1/2.1 kW |
4.1/4.2 kW |
6.1/6.2 kW |
9.1/9.2 kW |
15.4/15.6 kW |
電流（50／60HZ） |
13.5/13.6 A |
10.2/10.3 A |
12.2/12.3 A |
18.0/18.1 A |
26.9/27.2 A |
45.0/45.3 A |
温 度 調 節 |
電子制御P.I.D |
制 御 |
SSC式 |
熱風循環含む温度調節範囲（注1） |
常温～350℃ |
熱風循環含む温度調節範囲（注1） |
200℃ |
300℃ |
350℃ |
350℃ |
電動機の種類と容量
（50／60HZ） |
1φ100V
（46/58W） |
1φ200V
（47/60W） |
1φ200V
（110/155W） |
1φ200V
（150/230W） |
3φ200V
（360/560W） |
最大風量（50／60HZ） |
1.7/2.1 m3/min |
3.7/4.3 m3/min |
5.0/6.0 m3/min |
10.0/12.0 m3/min |
最大静圧（50／60HZ） |
333/480 Pa |
627/882 Pa |
725/1068 Pa |
1177/1677 Pa |
風量調節方法 |
ダンパー |
適合ダクト
（熱風吐出口/吸込み口） |
φ50mm/φ75mm |
φ75mm/φ100mm |
φ100mm/φ100mm |
吸込み口最高許容温度
（循環使用時） |
200℃ |
外形寸法
（幅W×奥行きD×高さH） |
W524×D344×
H469mm |
W578×D359×
H522mm |
W612×D364×
H522mm |
W967×D478×
H542mm |
質 量 |
26kg |
33kg |
35kg |
60kg |
設置条件 |
設置場所 |
風雨にさらされない屋内に水平設置 |
アース |
接地（D種） |
漏電ブレーカー |
感度電流
100mA以上
20Aタイプ |
感度電流
100mA以上
15Aタイプ |
感度電流
100mA以上
15Aタイプ |
感度電流
100mA以上
20Aタイプ |
感度電流
100mA以上
30Aタイプ |
感度電流
100mA以上
60Aタイプ |
周囲環境の温度と湿度 |
0～＋40℃.80％RH以下 |
電源コード条件 |
2.0mm2
VCT3芯
（注2） |
2.0mm2
VCT4芯
（注2） |
3.5mm2
VCT4芯
（注2） |
5.5mm2
VCT4芯
（注2） |
14.0mm2
VCT4芯
（注2） |
特 記 |
（注1）温度制御センサーの取付け位置による温度で、使用雰囲気温度20℃のときの値です。
炉の設置状況、材質、断熱性能、使用雰囲気温度の変化などに従い、温度も変動します。
（注2）電源コードの種類（VCT）がご使用環境に合わない場合は、ご使用環境に合った種類の電源コードをご使用下さい。 |
|
