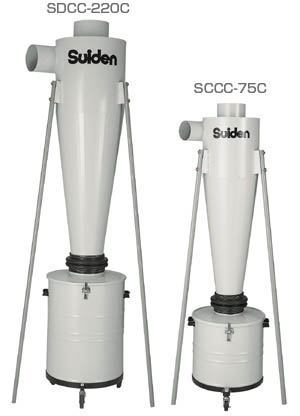

集尘机和集尘旋风并用，
集尘率达99.9%的2层集尘。
| SDCC-75/150/220/370 |
 |
●理想型的
最大旋风效果。
●容易处理垃圾的储尘桶。
容易着脱的储尘桶。
因内存大可连续吸尘。
带轮储尘桶处理垃圾方便。
集尘机用的配套机器（集尘旋风）
和集尘机本体并用，
离心力集尘和过滤器集尘的双向效果。
■集尘旋风种类
|
 |
型 号 |
本体高度
(mm) |
吸入口径
（mm） |
排气口径
（mm） |
容量
（L） |
本体重量
(Kg) |
SDCC-75 |
h=1416 |
98 |
123 |
38 |
20 |
SDCC-150 |
h=1540 |
123 |
148 |
38 |
22 |
| SDCC-220 |
h=2069 |
148 |
198 |
90 |
36 |
| SDCC-370 |
h=2390 |
198 |
248 |
90 |
47 |
（注）SDCC-75，１～５马力的各机种可以接续，但是位减少风量损失，
３～５马力的各机种请使用SDCC-220C。 |

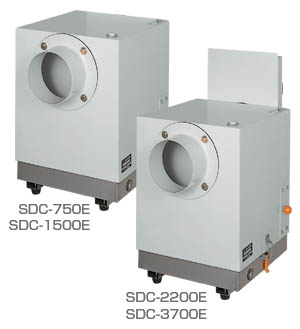

吸引带热粉尘时的必需品
| SDC-750E / SDC-1500E / |
|
| SDC220E / SDC-3700E |
为了防止集尘机过滤器的
烧损事故的发生，
带火的或是带有高温的粉尘等
是不可吸引的。
如果吸引这些粉尘时请购买消火盒。
|
 |
|
■集尘本体和消火盒的组装表
集尘机本体 |
适合的消火盒 |
SDC-L750BS |
SDC-750E |
SDC-L1500BS |
SDC-1500E |
SDC-L2200BS |
SDC-2200E |
SDC-L3700BS |
SDC-3700E |
|
| 将冷却用水装入消火盒的水箱里使用。请长时保持适量的水。在使用过程中如果消火盒内残留易燃物会造成起火或是过热的危险，所以请经常检查，清扫以确保安全。 |
|
|
 |
适合产品 |
SDC-2200BP（2.2kW. 3马力）
|
SDC-3700BP（3.7kW. 5马力） |
SDC-5500BP（5.5kW.7.5马力） |
SDC-7500BP（7.5kW.10马力） |
|
|
|
 |
过滤器过脏时请更换。
各机种的过滤器的使用个数 |
1马力＝1个
|
2马力＝2个 |
3马力＝4个 |
5马力＝6个 |
10马力＝12个 |
※1个表面积＝2.0m2 |
| |
|
本品为柔韧的乙烯塑料制管。
此延长管用手左右逆回转拧曲，口径可扩大或缩小30%，本品和吸入口，与罩子精确符合正好相称，不会有吸入损失。口径的变换范围记于右表。管子的连接使用另售的皮带。 |
|
商品代号 |
公称径 |
内径 |
内径 |
内径 |
延长管φ55 |
φ 55 |
φ 55 |
φ 55 |
φ 55 |
延长管φ75 |
φ 75 |
φ 75 |
φ 75 |
φ 75 |
延长管φ100 |
φ100 |
φ100 |
φ100 |
φ100 |
延长管φ125 |
φ125 |
φ125 |
φ125 |
φ125 |
延长管φ150 |
φ150 |
φ150 |
φ150 |
φ150 |
延长管φ175 |
φ175 |
φ175 |
φ175 |
φ175 |
延长管φ200 |
φ200 |
φ200 |
φ200 |
φ200 |
延长管φ300 |
φ300 |
φ300 |
φ300 |
φ300 |
|
|
|
 |
用于集尘旋风器的连接
商品代号 |
φA（内径） |
连接BOX-A-No.1
|
φ150 |
连接BOX-A-No.2 |
φ200 |
|
|
|
 |
集尘机本体省空间配管90度
已达到节省空间的目的。
商品代号 |
φA（内径） |
连接BOX-B-No.1
|
φ100 |
连接BOX-B-No.2 |
φ150 |
连接BOX-B-No.3 |
φ200 |
|
|
|
 |
锁紧延长管使之不发生损失。
请在锁紧部的外部进行选择。
商品代号 |
φ70皮带
|
φ85皮带 |
φ115皮带 |
φ165皮带 |
φ215皮带 |
φ320皮带 |
|
|
|
 |
预备品是标准型的，
但按照实际的使用状况或是发生粉尘的状况来
制作的罩子效果更佳。
商品代号 |
φD |
E |
外径 |
内径 |
吸入罩No.1 |
φ60 |
φ50 |
110 |
吸入罩No.2 |
φ75 |
φ65 |
165 |
吸入罩No.3 |
φ100 |
φ90 |
195 |
吸入罩No.4 |
φ150 |
φ140 |
285 |
吸入罩No.5 |
φ200 |
φ186 |
390 |
|
|
|
 |
吸入口为2方向分歧管。
分歧管为基管开口面积的1/2。
准备了适合各个口径的
延长管和钢丝带。
商品代号 |
φF（外径） |
φG（外径） |
2分岐管No.1 |
φ100 |
φ75 |
2分岐管No.2 |
φ150 |
φ100 |
2分岐管No.3 |
φ200 |
φ150 |
|
|
|
 |
吸入口为3方向分歧管。
分歧管为基管开口面积的1/3。
准备了适合各个口径的
延长管和钢丝带。
商品代号 |
φH（外径） |
φJ（外径） |
3分岐管No.1 |
φ100 |
φ60 |
3分岐管No.2 |
φ150 |
φ75 |
3分岐管No.3 |
φ200 |
φ100 |
|
|
|
