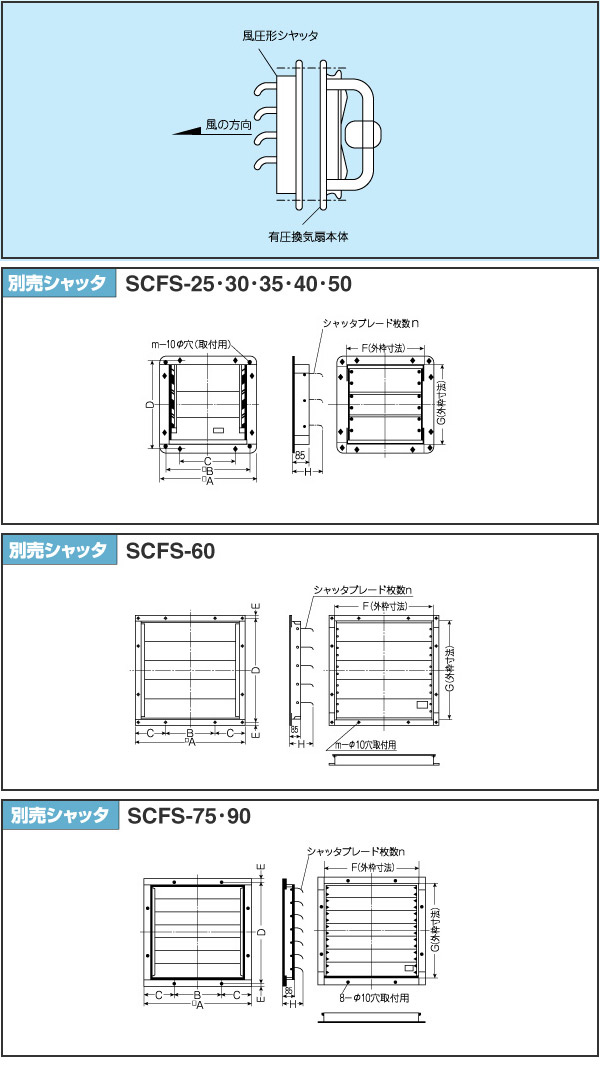

有圧換気扇本体の |
|
ハネ径により適合 |
[別売品] |
|
|
|
|
機種名 |
A |
B |
C |
D |
F |
G |
H |
m |
n |
埋込取付枠内寸法 |
SCFS-25 |
345 |
305 |
ー |
ー |
300 |
280 |
157 |
4 |
2 |
300×280 |
SCFS-30 |
414 |
374 |
ー |
ー |
370 |
350 |
147 |
4 |
3 |
370×350 |
SCFS-35 |
460 |
420 |
ー |
ー |
415 |
395 |
152 |
4 |
3 |
415×395 |
SCFS-40 |
510 |
470 |
ー |
ー |
435 |
415 |
157 |
4 |
3 |
435×415 |
SCFS-50 |
647 |
607 |
300 |
620 |
565 |
545 |
157 |
12 |
4 |
565×545 |
機種名 |
A |
B |
C |
D |
E |
F |
G |
H |
n |
埋込取付枠内寸法 |
SCFS-60 |
765 |
410 |
117.5 |
730 |
17.5 |
645 |
630 |
152 |
5 |
645×630 |
機種名 |
A |
B |
C |
D |
E |
F |
G |
H |
n |
埋込取付枠内寸法 |
SCFS-75 |
850 |
460 |
195 |
820 |
15 |
770 |
755 |
152 |
6 |
770×755 |
SCFS-90 |
1000 |
510 |
245 |
970 |
15 |
940 |
925 |
157 |
7 |
940×925 |
|
|
|
専用別売品 |
|
|
|
|
|

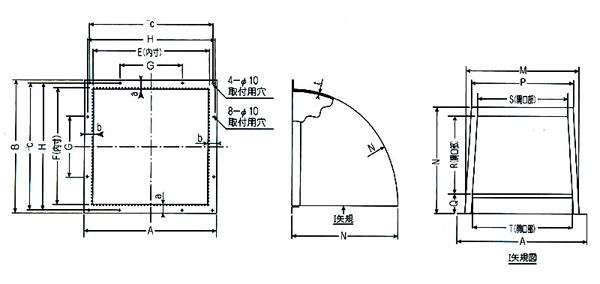

■別売 安全フード 仕様表 (材質:SUS304/シャッター収納可能/単位:mm) |
機種品番 |
A |
B |
C |
E |
F |
G |
H |
M |
N |
SCFF-25 |
340 |
340 |
305 |
300 |
280 |
ー |
ー |
300 |
315 |
SCFF-30 |
414 |
414 |
374 |
374 |
350 |
ー |
ー |
374 |
335 |
SCFF-35 |
460 |
456 |
420 |
420 |
396 |
ー |
ー |
420 |
385 |
SCFF-40 |
510 |
510 |
470 |
450 |
430 |
ー |
ー |
450 |
455 |
SCFF-50 |
647 |
647 |
607 |
567 |
567 |
300 |
620 |
567 |
520 |
SCFF-60 |
765 |
765 |
730 |
685 |
685 |
410 |
730 |
685 |
595 |
SCFF-75 |
850 |
850 |
ー |
790 |
770 |
460 |
820 |
790 |
735 |
SCFF-90 |
1005 |
1000 |
ー |
945 |
940 |
510 |
970 |
945 |
840 |
機種品番 |
a |
b |
t |
P |
Q |
R |
S |
T |
質量(kg) |
SCFF-25 |
30 |
20 |
0.8 |
265 |
100 |
190 |
225 |
250 |
1.8 |
SCFF-30 |
30 |
20 |
0.8 |
315 |
100 |
210 |
280 |
315 |
2.3 |
SCFF-35 |
30 |
20 |
0.8 |
360 |
100 |
270 |
325 |
365 |
3.2 |
SCFF-40 |
40 |
30 |
0.8 |
395 |
100 |
320 |
335 |
375 |
3.6 |
SCFF-50 |
40 |
40 |
0.8 |
510 |
100 |
380 |
450 |
495 |
5.2 |
SCFF-60 |
40 |
40 |
0.8 |
630 |
100 |
460 |
570 |
615 |
7.0 |
SCFF-75 |
40 |
30 |
1.0 |
735 |
100 |
590 |
665 |
710 |
9.7 |
SCFF-90 |
30 |
30 |
1.0 |
885 |
100 |
695 |
820 |
870 |
16.0 |
|
|
|
専用別売品 |
|
|
|
有圧換気扇は「高所取付用」ですが、紙片の
舞い込みや器物の衝突などを防ぐために、
安全リアガードを別売品として用意しています。
換気扇のハネ径にあわせてご注文ください。
|
|
|

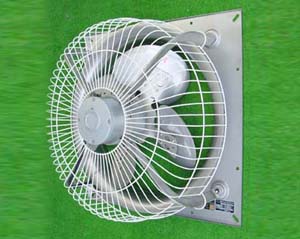

▲有圧換気扇SCF-50FF3-SUSに安全リアガードを |
|
|
|
適合機種
(公式ハネ径) |
25cm
タイプ |
30cm
タイプ |
35cm
タイプ |
40cm
タイプ |
機種品番 |
SCFG-25 |
SCFG-30 |
SCFG-35 |
SCFG-40 |
適合機種 |
SCF-25DA1
SCF-25DA1-T
SCF-25DA1-SUS |
SCF-30DB1
SCF-30DB1-T
SCF-30DB1-SUS |
SCF-35DC1
SCF-35DC1-T
SCF-35DC1-SUS |
SCF-40DD1
SCF-40DD1-T
SCF-40DD1-SUS
SCF-40DD3
SCF-40DD3-SUS |
適合機種
(公式ハネ径) |
50cm
タイプ |
60cm
タイプ |
75cm
タイプ |
90cm
タイプ |
機種品番 |
SCFG-50DE |
SCFG-60 |
SCFG-75 |
SCFG-90 |
適合機種 |
SCF-50DE1
SCF-50DE1-T
SCF-50DE2-T
SCF-50DE1-SUS
SCF-50FF3
SCF-50FF3-SUS |
SCF-60FF3
SCF-60FG3 |
SCF-75FH3 |
SCF-90FI3 |
|
