集塵サイクロン
集塵機と集塵サイクロンの併用で
捕集効果99.9％の2段集塵効果
SDCC-75/150/220/370
●最大限のサイクロン効果のための
理想的なフォルム。
●ダスト処理の簡単なダストタンク。
ワンタッチ金具の操作だけで簡単に着脱できる
ダストタンク。
大容量なので連続吸塵にも充分に対応。
遠いダスト処理場へも移動が簡単な
キャスターつき。
集塵機用オプション機器の《集塵サイクロン》を、
集塵機本体と併用することにより、サイクロン
（遠心力集塵）とフィルター集塵（濾過集塵）
の2段集塵機としてシステムアップができます。
■集塵サイクロンの機種
機種品番
本体高さ (mm)
吸込口径
（mm）
排気口径
（mm）
容量
（L）
本体重量
(Kg)
SDCC-75
h=1416
98
123
38
20
SDCC-150
h=1540
123
148
38
22
SDCC-220
h=2069
148
198
90
36
SDCC-370
h=2390
198
248
90
47
（注）SDC-75Cは、１〜５馬力の各機種に接続可能ですが、風量損失による性能低下を防止するため、
３〜５馬力の各機種にはSDCC-220Cのご使用をお勧めします。
消炎ボックス
熱をもった粉塵の吸引には必需品
SDC-750E / SDC-1500E /
SDC220E / SDC-3700E
集塵機は、フィルターの焼損事故防止のために、
火のついたものや、高温に熱せられたものは吸引
しないことが原則です。
もし、火や熱をもったものを吸引する危険性が
ある場合は、別売オプションとして《消炎BOX》
を準備しておりますのでご利用ください。
■集塵本体と消炎BOXの組み合せ表
集塵機本体
適合する消炎BOX
SDC-L750BS
SDC-750E
SDC-L1500BS
SDC-1500E
SDC-L2200BS
SDC-2200E
SDC-L3700BS
SDC-3700E
消炎BOXは、冷却用の水をタンクに入れて使用します。常に水が適正量を保つようにご注意ください。使用過程で、消炎BOX内部に綿くずなどの燃えやすいものが溜りますと、炎や熱に対し危険な状態になる場合もありますので、常に点検の上、清掃して安全性を保つようにしてください。

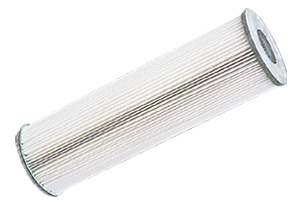

L-BP用カートリッジフィルター
BP用カートリッジフィルター
適合製品
SDC-2200BP（2.2kW. 3馬力）
SDC-3700BP（3.7kW. 5馬力）
SDC-5500BP（5.5kW.7.5馬力）
SDC-7500BP（7.5kW.10馬力）
▲このページのトップへ戻る

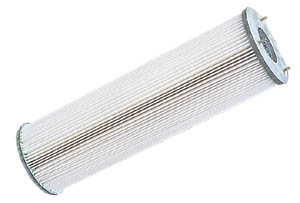

SDC-BS用フィルター（交換用）
フィルターの汚れがひどい場合は交換してください。
SDC-L-BSタイプにはBSフィルターを
ご使用ください。
各機種のフィルター使用個数
1馬力タイプ＝1個
2馬力タイプ＝2個
3馬力タイプ＝4個
5馬力タイプ＝6個
10馬力タイプ＝12個
※1個当りの表面積＝2.0m
2
▲このページのトップへ戻る
延長ダクト
（販売単位・標準品＝長さ4ｍ）
フレキシブルな塩化ビニール製のダクトです。

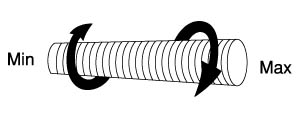

この延長ダクトは、手で円周方向に左右逆回転にひねると、口径が±30％まで変化するので、本体吸込口やフードにもぴったりと合い、吸入ロスを生じません。口径可変範囲の最大値（Max）と最小値（Min）は右表の通りです。ダクト接続の締め付けには別記ワイヤーホースバンドを使用してください。
機種品名
公称径
内径
内径
内径
延長ダクトφ55
φ 55
φ 55
φ 55
φ 55
延長ダクトφ75
φ 75
φ 75
φ 75
φ 75
延長ダクトφ100
φ100
φ100
φ100
φ100
延長ダクトφ125
φ125
φ125
φ125
φ125
延長ダクトφ150
φ150
φ150
φ150
φ150
延長ダクトφ175
φ175
φ175
φ175
φ175
延長ダクトφ200
φ200
φ200
φ200
φ200
延長ダクトφ300
φ300
φ300
φ300
φ300
▲このページのトップへ戻る

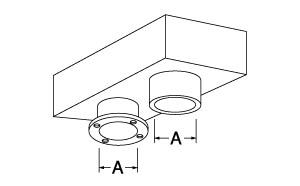

ジョイントBOX-A
集塵サイクロンの接続に
ご利用ください。
機種品名
φA（内径）
ジョイントBOX-A-No.1
φ150
ジョイントBOX-A-No.2
φ200
▲このページのトップへ戻る

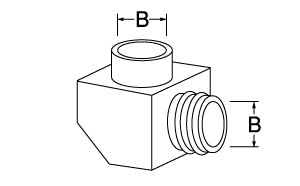

ジョイントBOX-B
集塵機本体吸込口の吸込角度を90度変換して
省スペースを配管。
機種品名
φA（内径）
ジョイントBOX-B-No.1
φ100
ジョイントBOX-B-No.2
φ150
ジョイントBOX-B-No.3
φ200
▲このページのトップへ戻る

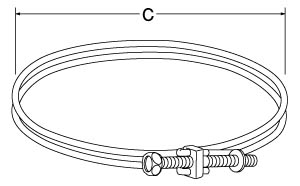

ワイヤーホースボンド
（延長ダクトの接続締付用）
延長ダクトを締めて吸引ロスをなくします。
締め付け部の外でご選択ください。
機種品名
φ70ホースバンド
φ85ホースバンド
φ115ホースバンド
φ165ホースバンド
φ215ホースバンド
φ320ホースバンド
▲このページのトップへ戻る

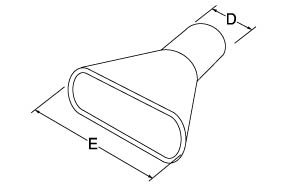

吸込フード
標準形を用意してありますが、使用状態や粉塵
発生状況に応じて、現場に合った形状のものを
製作されるのが性能を最大限に発揮せる秘訣です。
機種品名
φD
E
外径
内径
吸込フードNo.1
φ60
φ50
110
吸込フードNo.2
φ75
φ65
165
吸込フードNo.3
φ100
φ90
195
吸込フードNo.4
φ150
φ140
285
吸込フードNo.5
φ200
φ186
390
▲このページのトップへ戻る

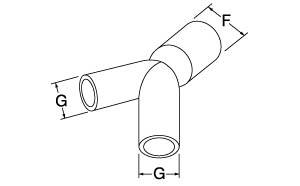

2分岐管
吸込口を2方向に分ける分岐管です。分かれた管は
基管の開口面積の約1／2になりますので、ご注意
ください。それぞれの口径に合う延長ダクトや
ワイヤーホースバンドも用意しています。
機種品名
φF（外径）
φG（外径）
2分岐管No.1
φ100
φ75
2分岐管No.2
φ150
φ100
2分岐管No.3
φ200
φ150
▲このページのトップへ戻る

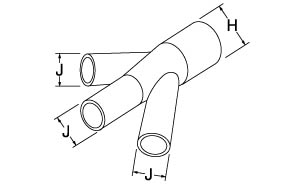

3分岐管
吸込口を3方向に分ける分岐管です。分かれた管は
基管の開口面積の約1／3になりますので、ご注意
ください。それぞれの口径に合う延長ダクトや
ワイヤーホースバンドも用意しています。
機種品名
φH（外径）
φJ（外径）
3分岐管No.1
φ100
φ60
3分岐管No.2
φ150
φ75
3分岐管No.3
φ200
φ100
