フィルター表面の付着粉じんを
瞬間的に払い落す！

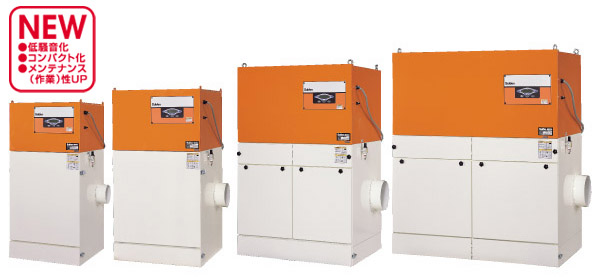

SDC-L1500BP3- 5
SDC-L2200BP3- 5
|
 |
SDC-L3700BP3- 5
SDC-L5500BP3- 5
|
| SDC-L7500BP3- 5 |
|
 |

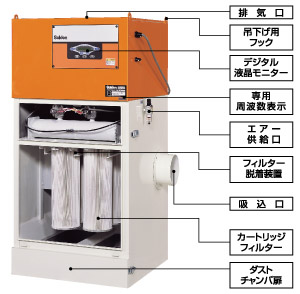

●カートリッジフィルターの差圧値を自動感知し、
あらかじめ設定しておいた差圧値に達すると、
カートリッジフィルター外側表面に付着した
粉じんを接続コンプレッサのエアー圧で内側から
吹き飛ばします。このエアー圧による逆洗機能を
繰り返し行い、常にフィルターをリフレッシュ
して、集じん能力を自己保持します。
●操作性に優れた前面集中コントロールパネルを採用。
●性能を左右するフィルター集じん面積がグンと広く、 着脱簡単なカートリッジフィルター採用。
●省スペース対応のコンパクトボディ設計。
|
仕様表
品 番 |
SDC-
L1500BP3- 5 |
SDC-
L2200BP3- 5 |
SDC-
L3700BP3- 5 |
SDC-
L5500BP3- 5 |
SDC-
L7500BP3- 5 |
馬力区分 |
2馬力 |
3馬力 |
5馬力 |
7.5馬力 |
10馬力 |
電 源 |
3相200V 50Hz |
電動機
（出力.極数） |
1.5kW 2P |
2.2kW 2P |
3.7kW 2P |
5.5kW 2P |
7.5kW 2P |
処理風量
（m3/min） |
10 |
20 |
25 |
15 |
30 |
40 |
20 |
40 |
55 |
30 |
60 |
80 |
40 |
80 |
100 |
静圧
（kPa） |
50Hz
専用 |
ファン
単体 |
2.33 |
2.20 |
2.10 |
2.30 |
2.20 |
2.08 |
2.80 |
2.50 |
2.08 |
2.77 |
2.67 |
2.48 |
2.79 |
2.75 |
2.65 |
集塵機
本体 |
2.15 |
1.50 |
1.10 |
2.12 |
1.50 |
0.88 |
2.64 |
1.85 |
0.93 |
2.59 |
1.97 |
1.28 |
2.61 |
2.05 |
1.65 |
カートリッジ
フィルター |
材質 |
ポリエステル |
面積 |
14m2 |
21m2 |
31m2 |
41m2 |
54m2 |
本数 |
4本 |
6本 |
9本 |
12本 |
16本 |
標準エアー消費量
（N.T.P） |
8L/min |
12L/min |
18L/min |
24L/min |
30L/min |
ダストチャンバー容量 |
14L |
17L×2個 |
17L×2個 |
17L×3個 |
17L×4個 |
吸込み口径 |
φ148mm |
φ198mm |
φ248mm |
φ298mm |
床から
吸込み口中心までの高さ |
630mm |
635mm |
615mm |
584.5mm |
586mm |
電源コード |
VCT2mm2
×4芯×3m |
VCT2mm2
×4芯×3m |
VCT3.5mm2
×4芯×3m |
VCT5.5mm2
×4芯×3m |
VCT8mm2
×4芯×3m |
外形寸法
（幅W×
奥行きD×高さH） |
650×650
×1605mm |
770×770
×1605mm |
900×850
×1705mm |
1200×900
×1875mm |
1600×900
×1906mm |
概算質量 |
160kg |
225kg |
290kg |
405kg |
500kg |
付属品 |
1.吸込み管（フレキ用） 2.フィルターレギュレータ 3.電源コード |
|
